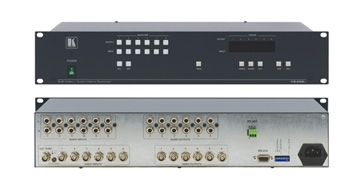

克莱默 Kramer VS-606xl 复合视频和立体声音频矩阵切换器

输入:

6路复合/单个分量视频，1Vpp/75Ω，BNC接头；
1路外部同步输入(或复合视频)：1Vpp/75Ω，BNC接头；
6路音频立体声，+4dBm，10kΩ，RCA 接头。

输出:

1x3路复合/单个分量视频，1Vpp/75Ω，BNC接头；
1x3路立体声音频：最大+ 28Vpp/50Ω,（24dBm）RCA接头。

视频带宽(-3DB):

400MHz.

音频带宽(-3DB):

55KHz。

微分增益:

0.04%。

微分相位:

输入:	6路复合视频:1Vpp/75欧姆,BNC接头.1路同步/视频同步锁相1Vpp/75欧姆,带同步选择开关. 6路立体声音频:+4dBm/62k欧姆,RCA接头。
输出:	6路复合视频:1Vpp/75欧姆,BNC接头. 6路立体声音频:+4dBm/50欧姆(最大27Vpp),RCA接头。
视频带宽(-3DB):	200MHz。
音频带宽(-3DB):	100KHz。
非线性:	0.1%.
视频串扰:	-50dB
微分增益:	0.05%
微分相位:	0.03Deg
K-系数:	0.05%.
视频信噪比:	74dB.
音频信噪比:	88dB无负载（1Vpp）
音频总体谐波损失:	0.016% (1V, 1kHz).
切换:	场间间隔
控制:	手动，RS-232或RS-485
指示灯	6字符前面板显示
电源:	230V AC, 50/60Hz, (115V AC, U.S.A.) 11VA.
尺寸:	19" (W)，7"（D），2U（H）机架安装
重量:	约3.4公斤(7.5磅)。
附件:	电源线,Windows95/98控制软件,零调制解调器。

0.03Deg。

K-系数:

0.05%。

视频信噪比:

77.6dB。

音频信噪比:

90.3dB,无负载。

非线性:

＜0.1%。

音频串扰:

-79dB。

控制:

12个有指示灯的前面板触摸开关，RS-232，RS-422，接点闭合。

音频总体谐波损失+噪音:

0.02%。

二次谐波:

0.003% (1kHz)。

电源:

230V AC, 50/60Hz, (115V AC USA).

尺寸:

19" x 7" x 1U 宽, 深, 高, 可机架安装。

重量:

约3.1公斤(6.88磅)。

附件:

电源线，Windows®版控制软件，适配器。
