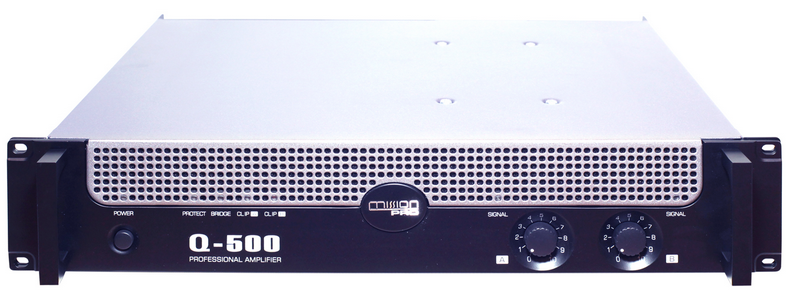

Q系列的前面板部分设计有 电源开关及显示保护、桥接、峰值和信号的实时状态LED指示灯。同时还设计有每个输入通道的音量调节旋钮，使用时用户只需调整后面板部分的“快捷模式转 换”开关，即可实现更多的使用模式。如：信号输入限幅，低切滤波器及低切频率选择，立体声和单声道音频输入选择，桥接和立体声输出选择。
同时后面板安装有XLR和TRS信号输入接口、NL-4Speakon和接线柱式功率输出接口，带电源保护并符合IEC标准的电源连接插口。另外配有保护网罩的风扇散热系统安装在功放背面，可以使足够的空气在内部元件间流动。
Q系列功放的所有设计都是为实现简便的使用和高品质声音而服务。
规格
-
立体模式：
每通道330瓦，8欧姆(0.1%THD@1kHz)
每通道500瓦,4欧姆(0.1%THD@1kHz) -
桥接模式：1000瓦，8欧姆(0.1%THD@1kHz)
| 技术参数 | |||||||
| 规格 | Q-500 | ||||||
| 输出功能 | |||||||
| 立体声： | |||||||
| 2×330W/8Ω（0.1% THD at 1KHz） | |||||||
| 2x500W/4Ω(0.1% THD at 1KHz) | |||||||
| 桥接： | |||||||
| 1000W/8Ω(0.1% THD at 1KHz) | |||||||
| THD+N | <0.02% | ||||||
| 频率响应： | |||||||
| 20Hz-20KHz在0/-0.5dB | |||||||
| 10Hz-40KHz在0/-2dB | |||||||
| 静态噪声 | -95dB | ||||||
| 电压增益 | 33dB | ||||||
| 输入灵敏度 | +4dBu | ||||||
| 最大输入电平 | +22dBu | ||||||
| 输入阻抗 | 平衡输入20KΩ, 不平衡输入10KΩ | ||||||
| 控制 | |||||||
| 低切滤波器： | 50Hz-6dB(-12dB/oct);30Hz-6dB(-12dB/oct) | ||||||
| 信号指示灯： | 输入信号为-35dBu | ||||||
| Clip指示灯： | 550Wx2/4Ω输出时灯亮 | ||||||
| 限幅指示灯： | 560Wx2/4Ω输出时灯亮 | ||||||
| 放大器保护： |
静音功能;直流保护; 过载和短路保护; 温度保护 |
||||||
| 放大器类型 | AB类线性补偿输出放大器 | ||||||
| 电源要求 | AC220V，50Hz | ||||||
| 尺寸(HxWxD) | |||||||
| 毫米 | 96mm x 482.6mm x 427mm | ||||||
| 英寸 | 3.8"x19"x16.8" | ||||||
| 重量 | |||||||
| 公斤/千克 | 15.4kg | ||||||
| 英镑 | 33.9Ibs | ||||||
