q-sys™是一个完整的集成系统，包括从音频输入到扬声器输出的一切；它提供了所有的路由，处理，控制和监测，同时保持音频质量和可靠性QSC已经到了被称为。
I/O框架提供用于界面q-sys与音频系统其他部件的连接点，如混频器和功率放大器。每个I/O框架8S特点八卡插槽，每一个都可以支持以下的I/O卡，混合和匹配，在任何配置：
话筒/线路输入卡切换话筒/线路电平模拟音频输入48V幻象电源四通道（可与标准或优质预放大器和A/D转换器）。
线路输出卡-四通道的平衡，线路电平模拟输出。
数据端口输出卡-四音频输出通道（两个数据端口连接器）连接到数据端口配备QSC放大器。
AES输入/输出卡四输入和四个输出通道AES3数字音频。
I/O框架8S也将支持网络卡的不同组合（如CobraNet和但丁，以及诸如AVB本卡）向q-sys核心提供了一个桥梁，多达128个输入和128个输出。
输入/输出帧可配置多种音频输入和输出卡
高级24位广告和大转换使用整个
输入/输出帧可以位于核心或远程的任何最适合安装的需要
直观和易于使用的设计图形用户界面
使用标准的千兆以太网硬件，用于音频传输和控制
系统无缝集成与QSC放大器和扬声器

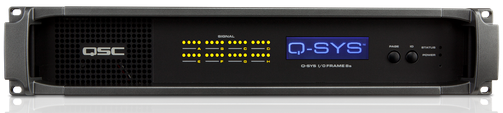

系统硬件I/O框架8s
描述系统音频输入和输出设备
前面板控制液晶页向前瞬时开关
单位标识按钮瞬时开关
清除设置瞬时开关
前面板指示灯功率：蓝色发光二极管状态：三色发光二极管
音频信号：32三色发光二极管
卡状态：8三色发光二极管
240 64单色液晶显示图形
后面板控制电源开关
后面板连接器RS-232：de-9（男9针D壳连接器）
视频：hd-15（女15针D型连接器）；DVI-D
AUX USB端口：USB主机（A型）×4
辅助网络端口：RJ45 10 / 100 / 1000 Mbps（q-sys兰B或辅助网络端口之间切换）
GPIO端口：da-15（女15针D壳连接器）X2
q-sys网络局域网RJ45 1000 Mbps的只有：
q-sys局域网RJ45 1000 Mbps（B：只有q-sys兰B或辅助网络端口10 / 100 / 1000 Mbps）之间切换
IEC入口：交流电源连接器
容量
本地音频通道128 128
网络音频通道128
网络音频通道128
音频I/O容量8卡插槽，支持多达32个模拟I/O通道或达128x128本地数字I/O通道；需要购买q-sys 2型音频I/O卡：CB，ciml4，ciml4-hp，COL4，codp4，caes4，ccn32，cdn64，can32。
线电压的要求100–240伏，60赫兹，50–
电流最大4.8 @ 100 VAC
典型的1.9个“100伏
热650 BTU /小时（典型）
尺寸（HWD）3.5“×149”×16.13”（88.9毫米482.6毫米425.7毫米××2RU）
