特征
实时控制软件通过USB
双安培，三安培和四安培配置
模拟输入或AES/EBU
用户定义的辅助输出
在一个框中提供监视和交叉功能
国家的最先进的声音质量（高动态范围）的数字信号处理
快速系统设置时间（特别是在家类似的房间）
用QSC数据端口连接的简单连接。每个放大器只有一个电缆需要（包含2个信号输入，2个信号的返回，电源/备用控制和负载监测的双通道）
专用的“负载故障”检测表明扬声器系统或线路故障
简单的交叉调整，通过电脑与防篡改系统调整的密码控制
较低的系统成本比现有的四安培解决方案
兼容所有当前的声音格式；3至5个屏幕通道，7.1 - 5.1
3年保修加3年延长服务合同
尺寸19“宽×5.25”×15“
线电压要求100伏240伏，50 / 60赫兹
配件包括（1）6英尺（2m）UL / CSA线
（1）用户手册
（1）软件光盘

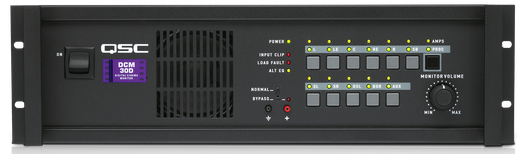

前面板控制
电源开关（1）摇杆开关
监控模式选择（1）瞬间按钮
监控通道选择（9或11）瞬间按钮
显示器卷（1）旋转电位器
测试引线连接（2）测试点插孔
旁路模式选择开关（1）滑动开关
指标
电源指示灯（1）绿色发光二极管
监测模式指标（1）绿色发光二极管（1）和（）黄色发光二极管
处理器通道指示器（9或11）绿色发光二极管
放大器通道指示器（9或11）黄色发光二极管
负载故障指示器（1）红色发光二极管
剪辑指示灯（1）红色发光二极管
旁路模式指示灯（1）闪烁红色发光二极管
ALT EQ模式（1）黄色LED指示灯
后面板控制
循环交叉的水平（2或3）旋转trimpots
旁路交叉型（1）滑动开关
模拟/数字输入选择（1）滑动开关
后面板控制连接器
主要模拟输入（1）25针母D-sub连接器
环绕前输入（1）25针母D-sub连接器
数字输入（1）25针母D-sub连接器
放大器的数据端口（10或19）15引脚女性高密度型连接器
控制端口（1）B系列USB插座
听力受损线输出（1）3位螺钉端子连接器
供电分线路输出（1）3位螺钉端子连接器
外部监视器扬声器输出（1）2位螺钉端子连接器
AUX线路电平输入（1）3位螺钉端子连接器
ALT EQ触点闭合输入（1）2位螺钉端子连接器
交流电源输入（1）IEC风格
DCM的输入
输入级主动平衡
输入阻抗20K欧姆
最大的模拟输入电平+ 14.2 dBu的（4 Vrms的）
A/D转换的24位∑-Δ128倍过采
数据端口输出屏幕渠道
输出电平范围为6分贝至0.1分贝18分贝的步骤
动态范围＞103分贝
THD + N，aes-17，20 Hz-20 kHz，+ 12 dBu的输入电平，所有的过滤器设置平＜0.013%（模拟输入）
< 0.008%（数字输入）
频率响应20 Hz-20 kHz（没有过滤）
D/A转换24位∑-Δ128倍过采
24位数字IIR滤波器的滤波器拓扑结构
交叉过滤器，林奎茨赖利24分贝/倍频程滤波器可编程从20赫兹到20千赫
参数化均衡器
（3每通道3元/带）的数字带通与±10分贝的升压/切割可编程从20赫兹到20千赫。问：从1 / 10到1 /第十倍频程的2个步骤是可编程的
高达6分贝的升压可编程从1千赫至20千赫的可编程数字架子滤波器。可在高频带
屏幕情商数字架与高达6分贝的升压可编程从1千赫到20千赫
亚音速（高通）滤波的数字高通滤波器可编程从15赫兹到50赫兹Q可以被编程为0.707（平）或2（B6提升）
全通滤波器第二阶全通滤波器可编程从20赫兹到2000赫兹（双低频输出）
从0到10毫秒每波段可编程的带延迟可编程的21个步骤
通道延迟可编程的1毫秒的步骤从0到20毫秒
极性正常
个人静音静音每个通道和带输出
数据端口输出的环绕和低音炮
输出电平范围为6分贝至0.1分贝18分贝的步骤
动态范围＞103分贝
THD + N，aes-17，20 Hz-20 kHz，+ 12 dBu的输入电平，所有的过滤器设置平＜0.013%（模拟输入）
< 0.008%（数字输入）
频率响应20 Hz-20 kHz（没有过滤）
D/A转换24位∑-Δ128倍过采
24位数字IIR滤波器的滤波器拓扑结构
参数化均衡器
（2每通道）的数字带通与10分贝的升压/削减可编程从20赫兹到20千赫。问：从1 / 10到1 /第十倍频程的2个步骤是可编程的
亚音速（高通）滤波的数字高通滤波器可编程从15赫兹到50赫兹Q可以被编程为0.707（平）或2（B6提升）
通道延迟可编程从0到150毫秒，每输出（环绕）
哑巴哑巴所有低音炮输出，每一个环绕声道
低音管理加权总和的屏幕通道可能是低通滤波和混合子输出
数据端口输出-奥克斯
输出电平范围为6分贝至0.1分贝18分贝的步骤
动态范围＞103分贝
THD + N，aes-17，20 Hz-20 kHz，+ 12 dBu的输入电平，所有的过滤器设置平＜0.013%（模拟输入）
< 0.008%（数字输入）
频率响应20 Hz-20 kHz（没有过滤）
D/A转换24位∑-Δ128倍过采
24位数字IIR滤波器的滤波器拓扑结构
交叉过滤器，林奎茨赖利24分贝/倍频程滤波器programmablefrom 20赫兹到20千赫
参数化均衡器
（3每通道3元/带）的数字带通与±10分贝的升压/切割可编程从20赫兹到20千赫。问：从1 / 10到1 /第十倍频程的2个步骤是可编程的
亚音速（高通）滤波的数字高通滤波器可编程从15赫兹到50赫兹Q可以被编程为0.707（平）或2（B6提升）
高达6分贝的升压可编程从1千赫至20千赫的可编程数字架子滤波器。可在高频带
屏幕情商数字架与高达6分贝的升压可编程从1千赫到20千赫
