产品描述:

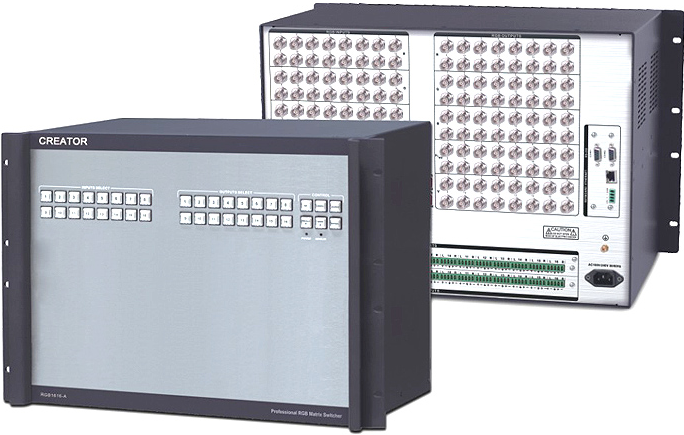

Pt-RGB1608/16-A是一款支持16路音视频信号输入，8/16路音视频信号输出的矩阵切换器。可将输入的16路RGB信号与立体声音频信号同 步或异步快速快速切换到任一路或多路通道输出。采用高性能的图像处理及信号长距离传输失真增益补偿技术，使图像信号长距离传输高保真输出。具有RS- 232通讯接口和网络接口，方便与电脑、遥控系统或各种远端控制设备连接应用。
支持16路音视频信号输入，8/16路音视频信号输出
视频信号输入、输出端采用BNC接口；
音频信号输入、输出端采用5位3.8mm凤凰接口；
支持快速切换操作；
采用可编程逻辑陈列电路，任意交互切换；
支持音视频同步或分离切换功能；
支持通道切换权限设置，音视频通道切换权限可分开独立管理；
支持视频信号类型有：RGBHV，RGBS，RGsB，RsGsBs高清晰度电视(HDTV)，分量视频，S-video，复合视频；
450MHz（-3dB），满载带宽；
信号长距离传输失真补偿技术；
音频信号类型有：立体声(平衡式或非平衡式接法)；
可独立调节各音频输出通道音量；
具有掉电记忆功能，带有断电现场保护功能；
支持RS-485扩展键盘操作；
具有2路RS-232通讯接口；
具有1路网络接口，可通过以太网远程控制，支持8个用户同时连接；
内置国际通用电源
标准19英寸机柜安装：7U金属机箱。
类别 Pt-RGB1608/16-A
视频
增益 0 dB
带宽 450MHz (-3dB),满载
0 -10MHz @ +0.1dB
0 -100MHz@+0.6dB
多通道对一通道串扰和 -56dB@10M, -40dB@100M,
微分相位 I/0S<1.28度，3.58MHz
微分相位误差 0.1度, 3.58-4.43MHz
微分增益误差 0.1%, 3.58-4.43MHz
最大传输延时 5nS(±1nS)
切换速度 200 ns(最长时间)
信号类型 RGBHV，RGBS， RGsB， RsGsBs， 高清晰度电视（HDTV）， YCbCr/YPbPr分量视频(component video)，S-video，复合视频(CVBS)
视频输入
接口 BNC母接口
信号强度 1Vpp 分量视频或S-video中的Y 、复合视频；
0.3Vpp 分量视频中的Cb/Pb或Cr/Pr、 S-video中的C
最小/最大电平 0.5Vpp / 2.0Vpp(模拟信号)
阻抗 75 Ω
回波损耗 -30dB@5MHz
最大直流偏置误差 15mV
视频输出
接口 BNC母接口
最小/最大电平 0.5Vpp / 2.0Vpp(模拟信号)
阻抗 75 Ω
回波损耗 -30dB@5MHz
直流偏置 ±5mV
同步信号
输入/输出类型 RGBHV, RGBS, RGsB, RsGsBs,
输入电平 0.5V- 5.0Vpp,: 4.0Vpp 正常(normal)
输出电平 AGC-TTL: 5Vpp, 空载(unterminated）
输入阻抗 510 Ω；1-8路可选75Ω
输出阻抗 75 Ω
极性 正或负（与输入完全一致）
音频信号
输入/输出接口 5 位3.8mm凤凰座
增益 0dB
频率响应 20 Hz ~ 20 kHz,
总谐波失真+噪声 0.03% @ 1 kHz （额定电压下）
信噪比（S/N ） >90dB
立体声分离度 >80dB @ 1 kHz
共态抑制比（CMRR） >75dB @: 20 Hz ～ 20 kHz
信号类型 立体声，平衡 或非平衡接法
阻抗 输入：>10 kΩ（平衡或/ 非平衡接法）
输出：50Ω（非平衡接法），100Ω（平衡接法）
最大输入电平 +19.5dBu, （平衡或/ 非平衡接法）
最大输出电平 +19.5dBu, （平衡或/ 非平衡接法）
增益误差 ±0.1dB
RS-232控制接口
串行控制接口 RS-232, 9-针母D型接口
波特率与协议 波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位
串行控制口结构 2 = TX, 3 = RX, 5 = GND
KEYBOARD控制接口
控制接口 4 针凤凰座
使用方式 与扩展键盘Pt-MCP100配套使用
控制口结构 +5V=DC5V , + = DATA+, -=DATA- GND = 信号地
以太网控制接口
以太网控制接口 RJ-45母接口
以太网控制协议 TCP/IP
以太网控制速率 自适应10M或100M,全双工或半双工
规格
电源 100VAC ～ 240VAC, 50/60 Hz, 国际自适应电源
温度 储存、使用温度：-20℃～ +70°C
湿度 储存、使用湿度：10% ～ 90%
尺寸(mm) 483L x 290W x 310H
产品重量 约7kg
最大功耗 ≤25W
平均故障间隔时间 30,000 小时
质保 1年免费保修,终生维护
