产品描述:

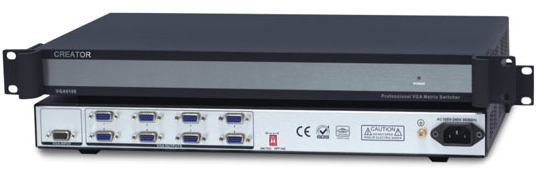

Pt-VGA0108分配器是一款支持1路视频信号输入，8路视频信号输出的专业矩阵分配设备。用于将1路电脑信号输入扩展成8路电脑信号输出。输入/输出接口采用DB15母座。
支持1路视频信号输入，8路视频信号输出；
视频信号输入、输出端采用DB15母座；
支持视频信号类型有：RGBHV,RGBS,RGsB,RsGsBs；
350MHz（-3dB），满载带宽；
信号长距离传输失真补偿技术；
内置国际通用电源；
标准19英寸机架安装：1U金属机箱。
类别 Pt-VGA0108
视频
增益 0 dB
带宽 350MHz (-3dB),满载
多通道对一通道串扰和 -60dB@10MHz, -39dB@100MHz
切换速度 200 ns(最长时间)
信号类型 RGBHV，RGBS，RGsB，RsGsBs，高清晰度电视（HDTV），分量视频，S-video，复合视频（信号）
视频输入
接口 DB15母座
信号强度 1Vpp ：Y分量视频 、S-video，复合视频
0.7Vpp:VGA（电脑信号）
0.3Vp-p:CbCr分量视频、 S-video
最小/最大电平 0.5Vp-p / 2.0Vp-p(模拟信号)
阻抗 75 Ω
回波损耗 -30dB@5MHz
最大直流偏置误差 15mV
视频输出
接口 DB15母座
最小/最大电平 0.5V ～ 2.0Vp-p(模拟信号)
阻抗 75 Ω
回波损耗 -30dB@5MHz
最大直流补偿 ±5mV
同步信号
输入/输出信号类型 RGBHV, RGBS, RGsB, RsGsBs,复合视频,分量视频
视频制式 NTSC 3.58,NTSC 4.43,PAL,SECAM
输入电平 0.5V- 5.0V p-p,: 4.0V p-p 正常
输出电平 AGC-TTL: 5Vp-p, unterminated
输入阻抗 510 Ω
输出阻抗 75 Ω
最大传输延时 水平:90ns 垂直:160ns
最大上升/下降时间 4ns
极性 正或负（与输入完全一致）
RS-232控制接口
串行控制接口 RS-232, 9-针母D型接口
波特率与协议 波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位
串行控制口结构 2 = TX, 3 = RX, 5 = GND
KEYBOARD控制接口
控制接口 4 针凤凰座
使用方式 与扩展键盘MCP100配套使用
控制口结构 NTSC 3.58,NTSC 4.43,PAL,SECAM
规格
电源 100VAC ～ 240VAC, 50/60 Hz, 国际自适应电源
温度 储存、使用湿度：-20℃～ +70°C
湿度 储存、使用湿度：10% ～ 90%
质保 1年免费保修,终生维护·
