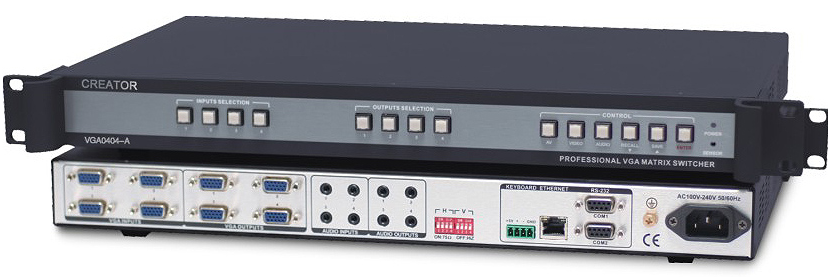

产品描述:Pt-VGA0404-A是一款支持4路音视频信号输入，4路音视频信号输出的专业矩阵切换设备。用于将 多个电脑信号和音频信号同步或异步切换到输出通道中的任一通道。视频输入/输出接口采用DB15母座。 音频输入/输出接口采用3.5mm立体声插孔。具有RS-232通讯接口和网络接口，方便与电脑、遥控系统或各种远端控制设备连接应用。
功能特点：
支持4路音视频信号输入，4路音视频信号输出；
视频信号输入、输出接口采用DB15母座；
音频信号输入、输出接口采用3.5mm立体声接口；
支持快速切换操作；
采用可编程逻辑陈列电路，任意交互切换；
支持音视频同步或分离切换功能；
支持通道切换权限设置，音视频通道切换权限可分开独立管理；
支持视频信号类型有：RGBHV，RGBS，RGsB，RsGsBs；
350MHz（-3dB），满载带宽；
信号长距离传输失真补偿技术；
音频信号类型：立体声；
可独立调节各音频输出通道音量；
具有掉电记忆功能，带有断电现场保护功能；
具有水晶按键面板操作，支持RS-485扩展键盘操作；
具有2路RS-232通讯接口；
具有1路网络接口，可通过以太网远程控制， 支持8个用户同时连接；
内置国际通用电源；
标准19英寸机架安装：1U金属机箱。
规格参数：
类别 Pt-VGA0404-A
视频
增益 0 dB
带宽 350MHz (-3dB),满载
多通道对一通道串扰和 -60dB @10 MHz， -39dB @100 MHz
切换速度 200 ns(最长时间)
信号类型 RGBHV，RGBS， RGsB， RsGsBs， 高清晰度电视（HDTV）， ，分量视频，S-video， 复合视频（信号）
视频输入
接口 DB15母座4个
信号强度 1Vpp ： Y成分视频、S-video，复合视频； 0.7Vpp： VGA（电脑信号）； 0.3Vpp： R-Y 与B-Y分量视频、 S-video
最小/最大电平 模拟信号: 0.5Vpp / 2.0Vpp
阻抗 75 Ω
回波损耗 -30dB@5MHz
最大直流偏置误差 15mV
视频输出
接口 DB15母座4/8个
最小/最大电平 0.5Vpp ~ 2.0Vpp
阻抗 75 Ω
回波损耗 -30dB@5MHz
直流补偿 ±5mV
同步信号
输入/输出类型 RGBHV, RGBS, RGsB, RsGsBs,复合视频,分量
视频制式 NTSC 3.58，NTSC 4.43，PAL，SECAM
输入电平 0.5V- 5.0Vpp,: 4.0Vpp 正常
输出电平 AGC-TTL: 5Vpp, unterminated
输入阻抗 510 Ω
输出阻抗 75 Ω
最大传输延时 水平:90ns 垂直:160ns
最大上升/下降时间 4ns
极性 正或负（与输入完全一致）
音频信号
输入/输出接口 5 位3.8mm带栓螺丝接口
接口增益 0dB
频率响应 20 Hz ~ 20 kHz
总谐波失真+噪声 0.03% @ 1 kHz （额定电压下）
信噪比（S/N ） >90dB
立体声分离度 >80dB @ 1 kHz
共态抑制比（CMRR） >75dB @: 20 Hz ～ 20 kHz
信号类型 立体声，平衡或非平衡接法
阻抗 输入：>10 kΩ（平衡或/ 非平衡接法） 输出：50 Ω （非平衡接法）, 100 Ω（ 平衡接法）
最大输入电平 +19.5dBu, （平衡或/ 非平衡接法）
增益误差 ±0.1dB
最大输出电平 +19.5dBu, （平衡或/ 非平衡接法）
RS-232控制接口
串行控制接口 RS-232, 9-针母D型接口
波特率与协议 波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位
串行控制口结构 2 = TX, 3 = RX, 5 = GND
KEYBOARD控制接口
控制接口 4针凤凰座
使用方式 与扩展键盘MCP100配套使用
控制口结构 +5V=DC5V , + = DATA+, -=DATA- GND = 信号地
以太网控制接口
以太网控制接口 RJ-45母接口
以太网控制协议 TCP/IP
以太网控制速率 自适应10M或100M,全双工或半双工
规格
电源 100VAC ～ 240VAC, 50/60 Hz, 国际自适应电源
温度 储存、使用温度： -20℃～ +70°C
湿度 储存、使用湿度：10% ～ 90%
平均故障间隔时间 30,000 小时
质保 1年免费保修,终生维护
