产品概述：

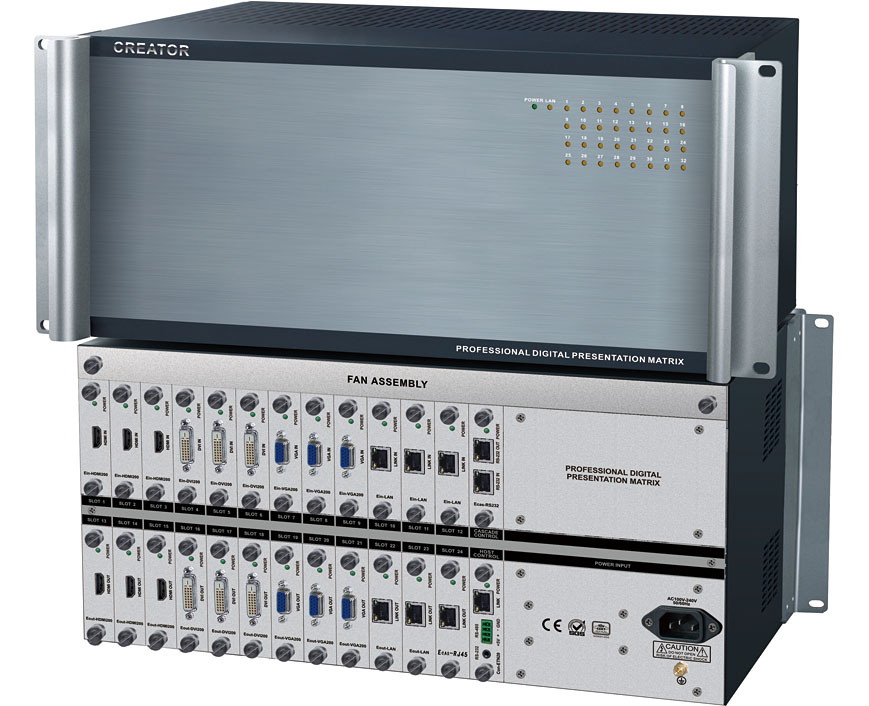

CR-EC-ANY24是新一代音视频无缝混插矩阵，支持HDMI/DVI/VGA/SDI/CAT5输入输出。传统的矩阵切换器在工程应用中输入输出接 口不能随意的更改，造成端口的浪费及工程应用的局限性。切换过程中产生的裂缝、抖动、黑屏。已经不能满足高端客户和复杂系统的应用需求，针对传统矩阵应用 的局限性，所以本着简化系统集成、高端应用的理念。CREATOR推出ANY系列数字混合无缝切换矩阵，无需区分输入输出端口，输入输出端口灵活配置。无 缝切换将使得切换器在切换过程无闪烁、无黑屏、无抖动、无裂缝等。
真正实时无缝切换；
全数字化切换；
输入输出端口任意配置；
输入输出卡自动识别，支持热插拔；
插卡式电源；
支持各种视频信号输入；
输入支持倍频、倍线、SCALER；
符合HDCP标准，兼容HDMI 1.3a；
插卡式机箱结构设计；
支持HDCP1.3 、DVI1.0 协议；
音视频无缝切换；
插卡式，可以灵活配置，可任意切换和传输多种格式音视频信号；
可以实现TCP/IP网络控制，串口控制，也可以通过外置键盘控制；
可任意定义输入或输出接口数量；
网络输入输出卡，可以配合CREATOR ANY系列传输器。超五类网线最大传输距离可以达到100米；
可实现级联；
支持分辨率：
800600@60Hz；1024X768@60Hz； 1280720@60Hz；1280768@60Hz；
1280800@60Hz；1280960@60Hz； 12801024@60Hz；16001200@60Hz； 19201080@60Hz。
产品型号 CR-EC-ANY24
接口
输入卡槽 1-23
输出卡槽 1-23
控制卡槽 1
支持输入插卡 Ein-HDMI200; Ein-DVI200; Ein-LAN; Ein-VGA200; Ein-SDI200;
支持输出插卡 Eout-HDMI200; Eout-DVI200; Eout-LAN; Eout-VGA200;
支持控制插卡 Con-ETN20; Ecas-RS232; Ecas-RJ45;
串口控制
串行控制接口 RS-232,9针母D型接口
波特率与协议 波特率：9600 数据位：8位 停止位：1 ，无奇偶校验
串行控制卡结构 2=TX,3=RX,5=GND
键盘控制
控制接口 3.8mm凤凰座接口
协议 RS485协议
键盘型号 CR-MCP100
以太网控制
以太网控制接口 RJ-45
以太网控制协议 TCP/IP
以太网控制速率 自适应10M/100M
规格
电源 100VAC-240VAC,50/60Hz
尺寸（mm） 483(L)x304(W)x221.5(H)
最大功耗 100W
温度 工作温度：0℃ ~ +50℃ 储存温度：-20℃ ~ +70℃
湿度 工作湿度、储存湿度：10%~90%
平均故障间隔时间 30,000 小时
质保 1年免费保修,终生维护
