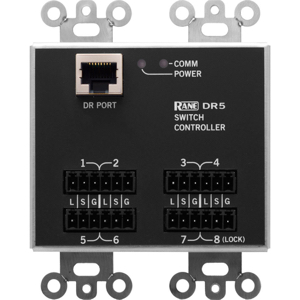

莱恩 RANE DR5 开关控制器
登录可见 登录可见 ¥1,400.0

我们提供

  • 01一年质保
  • 02终身维护
  • 03免费系统搭配指导
  • 04免费工程师技术指导
  • 05签订合同法律保障
  • 品牌:RANE
  • 型号:EXP5x
  • 国别:美国
  • 产地:美国
  • 适用:电视台、电台、录音棚、演...
人气:1179  销量:0  评价:0
商品详情
该DR5的数字化远程提供额外的逻辑输入和输出端口,能够在任何HAL系统使用简单的模拟开关控制。点燃开关面板的房间组合应用程序使用八个开关输入,并在DR5八个LED输出轻松集成。不像HAL和DR4逻辑I / O,则DR5逻辑输出用于驱动所述LED指示器上的室结合面板,并且是可写参数。该DR5的设计,以适应在一个标准的美国的双电气盒,或直接安装接近室温结合板,可达300米(1000英尺)远离HAL或EXP。
开关输入
对DR5这些输入是类似于HAL的逻辑在端口。您可以配置每个在2种不同的8个输入端口:
切换:这个配置可以让您控制在硬件切换控制的状态下控制处理工作区的调色板。您可以配置每个端口类型为无论是瞬时或闭锁,它告诉HAL如何处理端口的输入信号。瞬时和锁定切换输入的完整描述是卤素帮助文件研究。
命令:该选项允许切换输入端口触发硬件命令控制控制处理工作区,你可以连接到一个或多个命令控制,如命令预设或在处理模块属性对话框可链接按钮的调色板。
如果没有连接到交换机输入端口,硬件内部拉港到逻辑高电平(5 V)。要触发命令,连接到交换机输入端口的硬件设备必须拉端口电压低于逻辑低阈值。这样做的一种方法是将一个物理常开瞬时按钮开关连接到该端口。当最终用户按下按钮,开关触点闭合,提拉交换机输入端口低,这将导致该命令触发。当用户释放该按钮时,端口信号返回高,端口为准备下一个命令。
此外,您可以配置端口8作为一个'锁'的输入,允许用户选择性地启用或禁用所有7个输入端口,连接的交换机输入端口8和接地(G)之间的物理开关。当配置为锁,所述DR5禁用切换输入端口1 - 当开关关闭7,并使端口的开关打开时。
注意:要使用该锁端口,您必须配置开关输入8输入的切换类型。一旦你已经启用了“锁定”端口,你不能动开关输入口8或改变它的类型命令。
LED输出
的DR5提供被耦合到相应的DR5开关输入控制的状态下,八个LED输出端口。您可以连接一个LED指示灯,每个端口有DR5操作的视觉指示器。的LED输出端口的操作支配由开关量输入端口配置:
切换:如果相应的交换输入端口被配置为一个开关,LED输出端口遵循硬件的切换控制的状态下控制处理工作区的调色板。当检查了切换控制,LED输出为高电平,使连接的LED上。当切换控制被选中时,连接指示灯熄灭。
命令:当相应的开关输入端口被配置为命令,在LED输出端口如下所述切换输入信号的状态。当开关关闭时,在LED输出为高,接通连接的LED上。当开关断开连接的指示灯熄灭。
品牌莱恩
型号DR5
编号176821
UPC 687499176821
产品类别信号处理器
计量单位EACH
商品重量1.00磅
